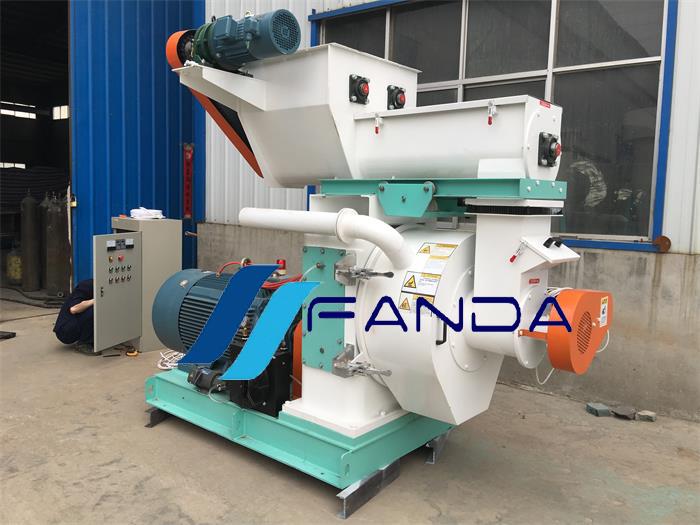

مطحنة الحبيبات الأفقية

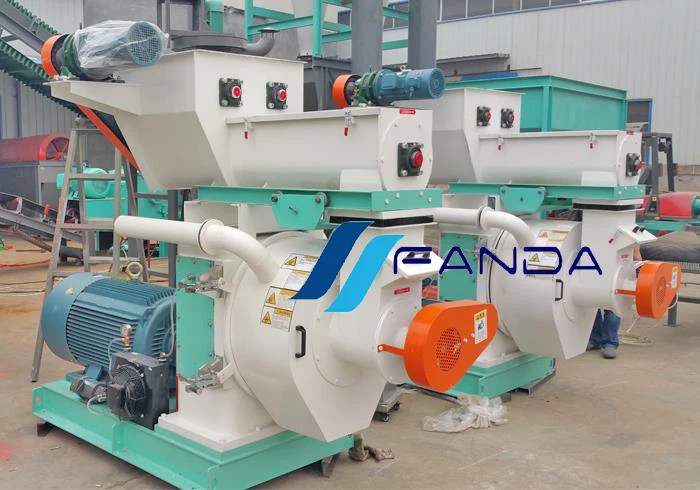

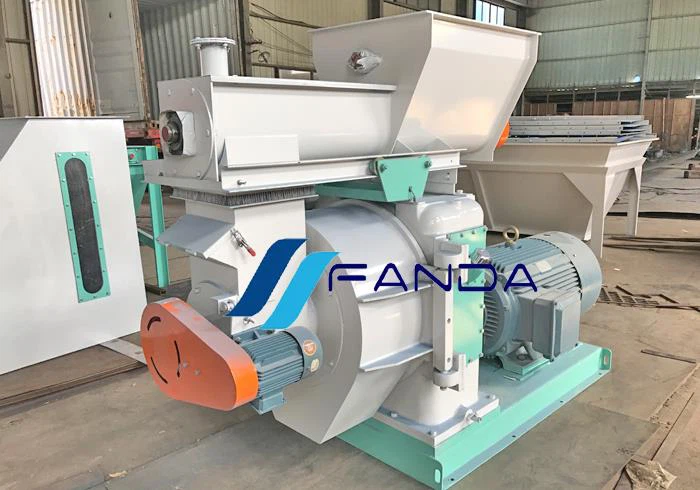

مطحنة الحبيبات الأفقيةتسمى أيضًا آلة الحبيبات ، صانع الحبيبات ، مكبس الحبيبات ، آلة الحبيبات ، آلة تصنيع الحبيبات ، مطحنة الحبيبات. وهي الآلة الرئيسية في خط إنتاج الحبيبات الخشبية. يتم تعديله على المنتجات وفقًا لخصائص جزيئات وقود الكتلة الحيوية بناءً على آلة بيليه الأعلاف ، ويستخدم بشكل أساسي للضغط على مواد الكتلة الحيوية القابلة للاشتعال مثل نشارة الخشب من الخشب اللين والخشب الصلب ورقائق الخشب ونشارة الخشب والقش والساق والعشب وقشر الأرز ، تفل قصب السكر ، قشرة الفول السوداني ، قشر عباد الشمس ، قشرة جوز الهند ، EFB ، وأي مواد أخرى للكتلة الحيوية إلى الكريات ، لذلك فهي مطحنة الحبيبات الأكثر شيوعًا والأكثر فائدة بين آلات الحبيبات الثلاثة.

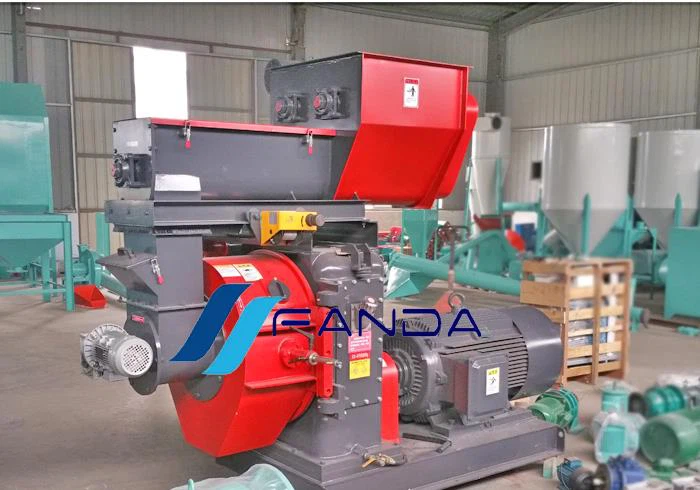

أفقي حلقة يموت بيليه هيكل مطحنة

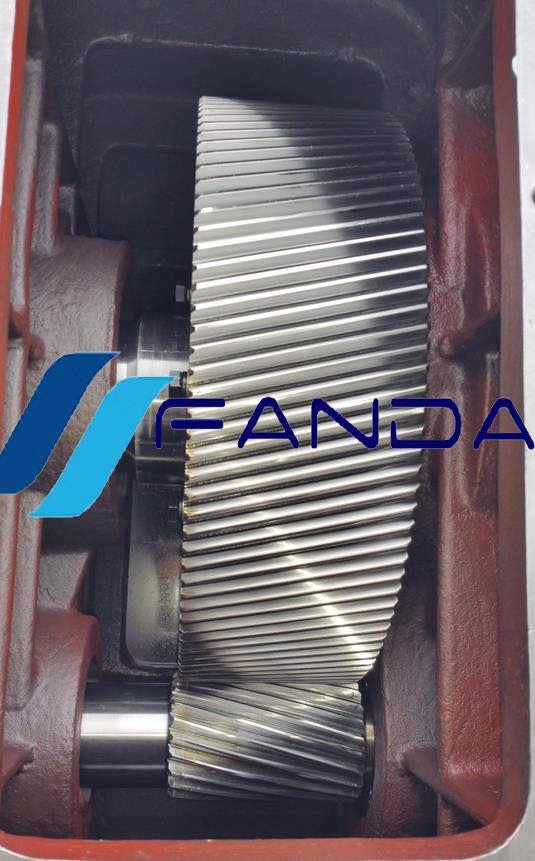

مطحنة الحبيبات على شكل حلقة تتكون من إطار أساسي ، محرك ، أداة توصيل ، علبة تروس ، عمود رئيسي ، عمود مجوف ، بكرات ، قالب حلقي ، نظام تغذية القوة ، نظام تغذية ، ونظام تحكم.

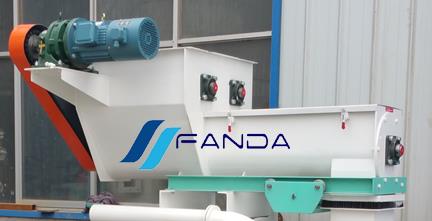

1. نظام التغذية هو المثقاب المغذي أعلى مطحنة الحبيبات ، وهو يعتمد التحكم في التردد لتغيير سرعة التغذية عن طريق VFD ، وبالتالي تجنب كتلة المواد في مطحنة الحبيبات والحمل الزائد ، من مثقب المغذي ، تذهب المواد الخام إلى المغذي الإجباري عن طريق الجاذبية.

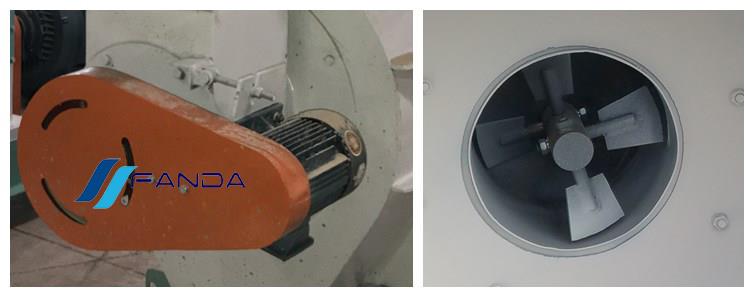

2. يدفع مغذي القوة المواد الخام إلى غرفة التكوير ، وحدة التغذية بالقوة هي جزء مهم من مطحنة الحبيبات ذات الحلقة الأفقية حتى لو كانت جزءًا صغيرًا لأن الكثافة الظاهرية لمواد الكتلة الحيوية منخفضة ، والتنقل ليس جيدًا ، لذلك يمكن أن تساعد وحدة التغذية بالقوة في دفع المواد إلى غرفة التكوير.

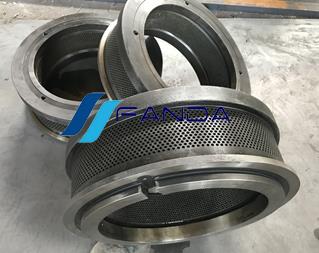

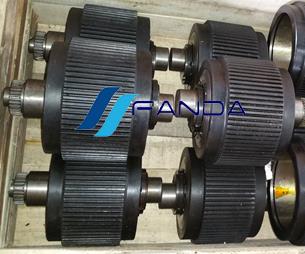

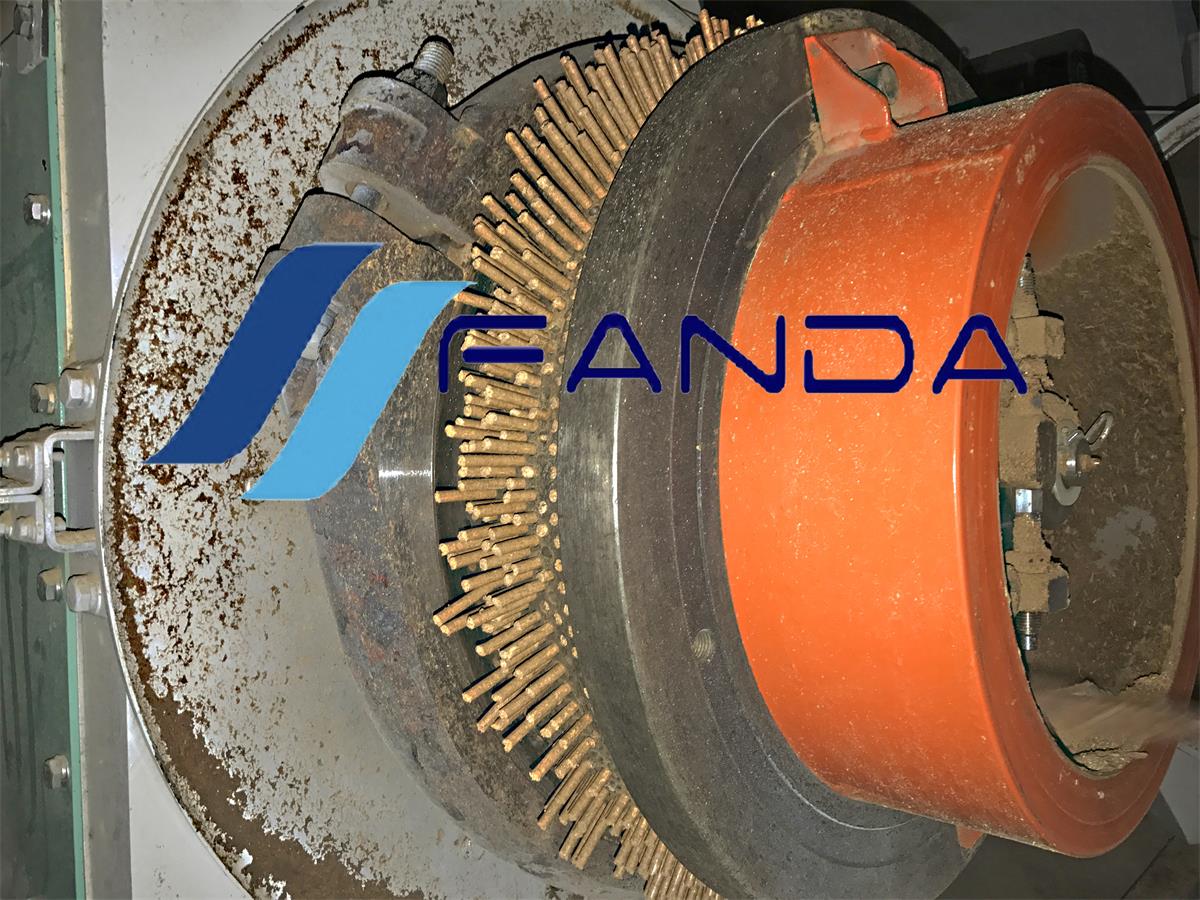

3. في غرفة الحبيبات لمطحنة الحبيبات الأفقية ، يوجد مكشطة تغذية ، بكرات ، قالب حلقي ، عمود رئيسي ، وعمود مجوف ، البكرات مثبتة على العمود الرئيسي الذي يكون مستقرًا أثناء عمل الآلة ، لكن الأسطوانة يتم تشغيل القشرة ، ويتم تثبيت القالب الدائري على العمود المجوف بواسطة طوق ، ويتم تشغيل القالب الدائري أثناء عمل الماكينة. بعد أن تذهب المادة إلى غرفة التكوير ، ستضغط البكرات والكاشطة على المادة في ثقوب على الحلقة ، وسوف تضغط المادة من الثقوب للحصول على الكريات. يحدد القطر وطول البثق الفعال للثقوب حجم الكريات النهائية ، وتسمى النسبة بين طول البثق الفعال للفتحة الموجودة على الحلقة وقطر الثقب نسبة الضغط ، وهي بيانات مهمة لقالب الحلقة ، يقرر جودة الكريات النهائية. وفقًا لخصائص المواد الخام المختلفة ، يمكننا صنع حلقة نسبة ضغط خاصة تموت لنوع واحد من المواد الخام ، لذلك مجرد تغيير قالب الحلقة يمكن أن يجعل مطحنة الحبيبات مناسبة للمواد الخام المختلفة.

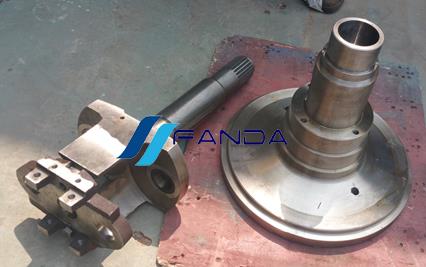

4. العمود الرئيسي داخل العمود المجوف ، والجانب الخلفي من العمود الرئيسي يذهب إلى قاعدة الأمان ، في حالة وجود كتلة في الماكينة ولكن لم توقف الماكينة في الوقت المناسب ، سيتم كسر دبوس الأمان وإعطاء إشارة إلى لوحة التحكم لإيقاف الماكينة. أمام الشارت الرئيسي توجد بكرات.

أمام العمود المجوف ، يوجد قالب حلقي ، يتم تشغيله أثناء تشغيل الجهاز.

تتكون الأسطوانات والحلقة من غرفة التكوير ، والمواد التي يتم تغذيتها في غرفة التكوير ، وسوف تضغط الأسطوانات على المادة في قالب الحلقة لضغط الكريات.

تموت الحلقة ، البكرات ، العمود الرئيسي ، العمود المجوف مثبت في غرفة التكوير على مستوى أفقي ، ولهذا يطلق عليها مطحنة الحبيبات الأفقية.

لماذا تختار مطحنة الحبيبات الأفقية

1. لديها مثقاب تغذية ومغذي قوة ، تأكد من أن الآلة مناسبة لأنواع مختلفة من المواد الخام مع كل من الكثافة الظاهرية المنخفضة والكثافة الظاهرية العالية.

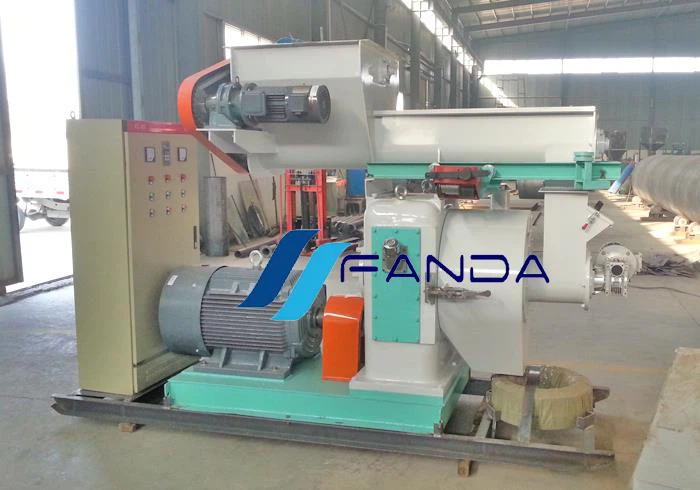

2. تستخدم الألواح الكهربائية VFD للتحكم في سرعة دوران مثقاب التغذية ومغذي القوة للتحكم في سرعة التغذية ، وبالتالي تقليل كتلة المواد في غرفة التكوير. تحتوي اللوحة الكهربائية على واقي تكاملي كهربائي للمحرك لحماية المحركات في حالة الحمل الزائد.

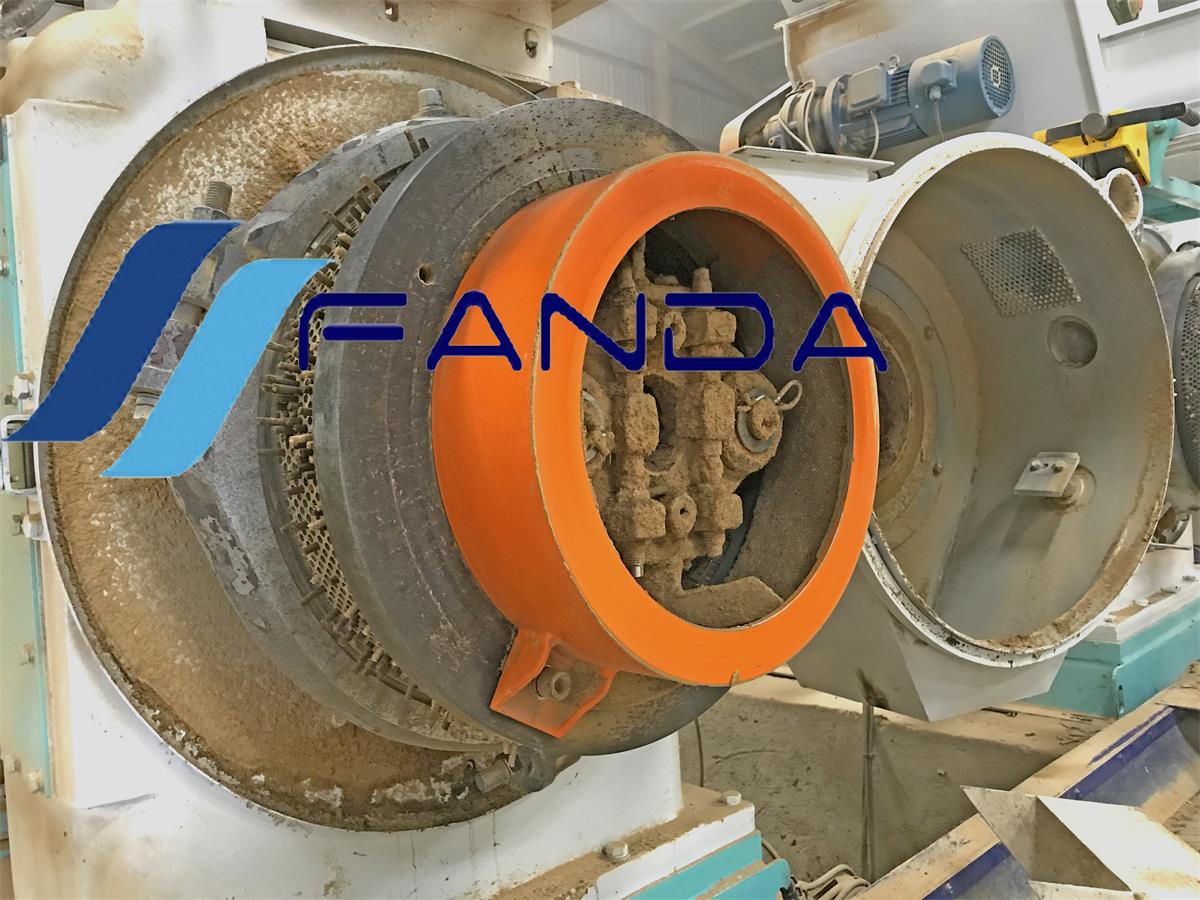

3. في حالة انسداد غرفة التكوير ، فإن باب غرفة الحبيبات سهل الفتح والتنظيف.

4. بسبب هيكلها الأفقي ، فمن السهل صيانة وتغيير قطع الغيار.

5. حلقة يموت رافع ، جعل العمل لتغيير حلقة يموت أسهل بكثير.

6. على الجانب الخلفي من العمود الرئيسي ، يمكن توصيل أداة تشحيم أوتوماتيكية ، والتي يمكن أن تضيف الشحوم إلى محامل الأسطوانة ومحمل العمود الرئيسي تلقائيًا ، وبالتالي يمكن توفير العمالة.

7. مجهزة بقطع الحبيبات لضبط حجم الكريات.

استخدام الكريات النهائية

تُستخدم الكريات المنتجة من مواد الكتلة الحيوية على نطاق واسع في الغلايات والأفران والتدفئة المنزلية ومصانع الطاقة ، وفي الوقت الحاضر تُستخدم أيضًا لفراش الحيوانات.

الحلقة الأفقية يموت البيانات التقنية مطحنة الحبيبات:
